大胆な跳ね出しで狭小住宅の「半外部空間」を確保

都市部では間口が狭い狭小敷地に建つ3階建てが多い。この手の計画では1階の半外部空間の確保が難しい。構造と防火への配慮が求められるためだ。狭小敷地における開放的なアプローチや駐車場を実現する手法について、もくれん製作所（東京都町田市）の伊藤央氏に聞いた。

◉木造3階建の店舗併用住宅。１階は店舗で2・3階が住居。建て主からは店舗入口へのアプローチと駐車場は別々、店舗面積は最小限、将来、駐車場上部にカフェ用バルコニーを増築、という要望があった

◉検討の結果、1階の床面積を削り、2・3階を大きく跳ね出し。駐車場上に増築できるように天井高を目一杯確保。その上でアプローチと駐車場を大きな壁で隔て、意匠上のアクセントにした

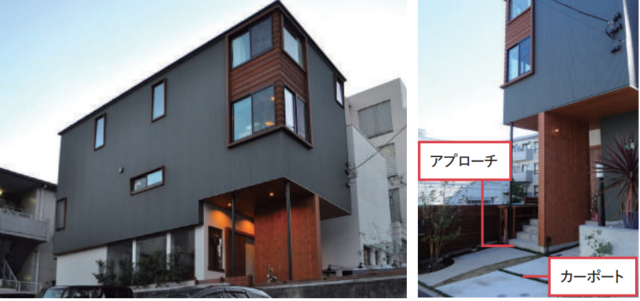

左：店舗併用住宅の外観。伊藤氏は設計者と現場監督、大工を兼任。外壁の板金工事や塗装工事など職人としても多くの工程に関わった。右：１階のアプローチとカーポート。両者を隔てる大きな板張りの壁が印象的

◉跳ね出しが大きいので構造設計者に依頼。2・3階を支える大梁のせいが570㎜になった。この寸法は一般的なプレカット工場では加工できない。特殊形状の仕口が刻める三重県のプレカット工場に依頼

◉せい570㎜の大梁の上に2階床を組むと床の懐が大きくなり、駐車場の天井高が確保できない。そこで大梁の下端と小梁の下端をそろえ、大梁が床レベルから300㎜ほど飛び出すかたちで納めた

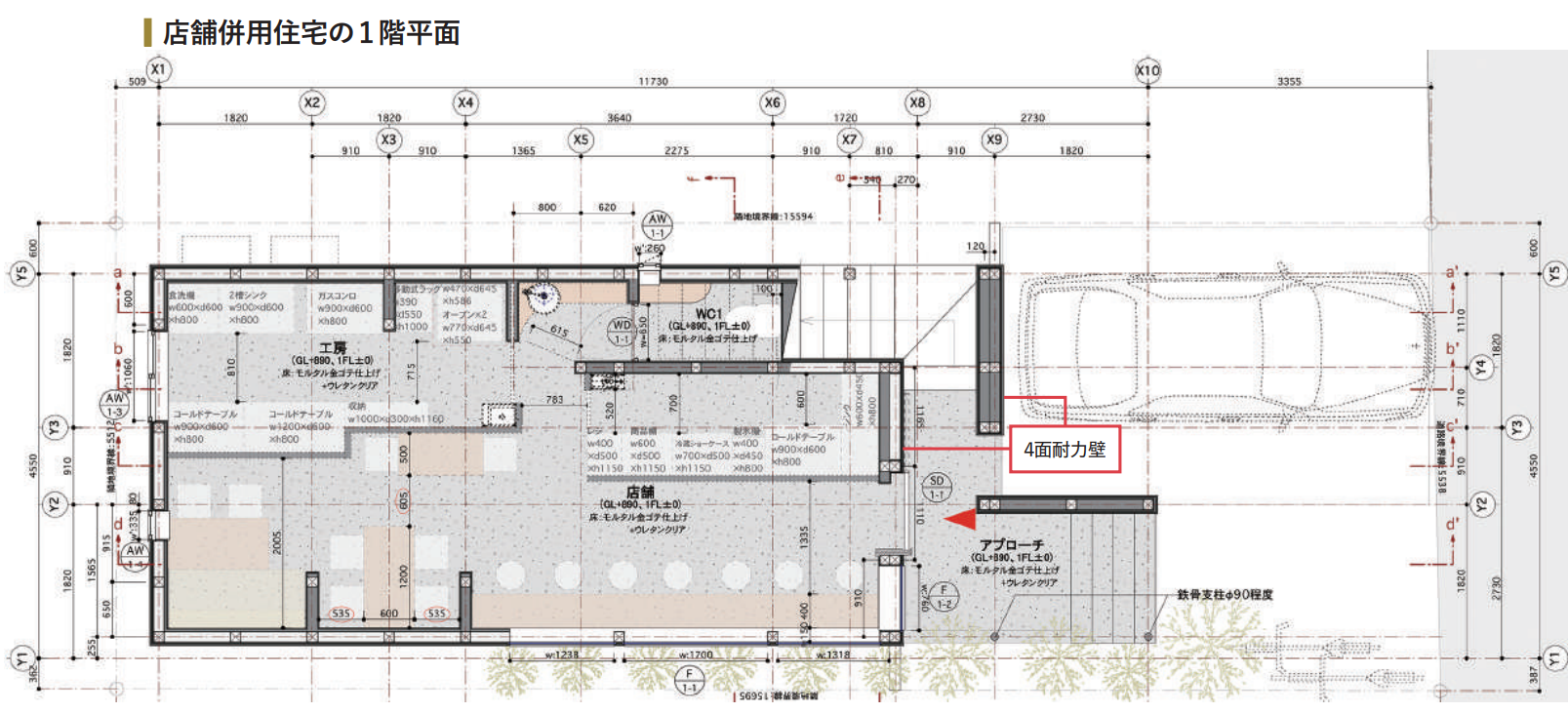

◉事例は細長い平面で跳ね出しているため、1階の間口方向の壁量が圧倒的に不足する。そこで柱と土台、梁を2重に配置。各軸組の表裏に構造用合板を張った「4面耐力壁」を2箇所に設置
➡構造用合板を直接軸組に張れるのは2重に軸組を重ねた両側の2面だけ。内側の2面は真壁造に用いる受け材仕様で構造用合板を固定

◉高倍率の耐力壁を構成する柱には・・・・・

この記事の続きは、『新建ハウジング別冊・月刊アーキテクトビルダー12月号（2022年12月10日発行）／テラス・ポーチ・カーポート　超鉄板ディテール＜半外部編＞』（P.52～）でご覧ください。
