リノベ的マンション竣工図考（１）
■マンションリノベ ■しくじり先生

なじみが薄かった『竣工図』というもの

ずっと木造戸建て住宅の仕事をしていたので、マンションリノベーションに携わることになって初めてマンションの『竣工図』というものを手に取ることになりました。

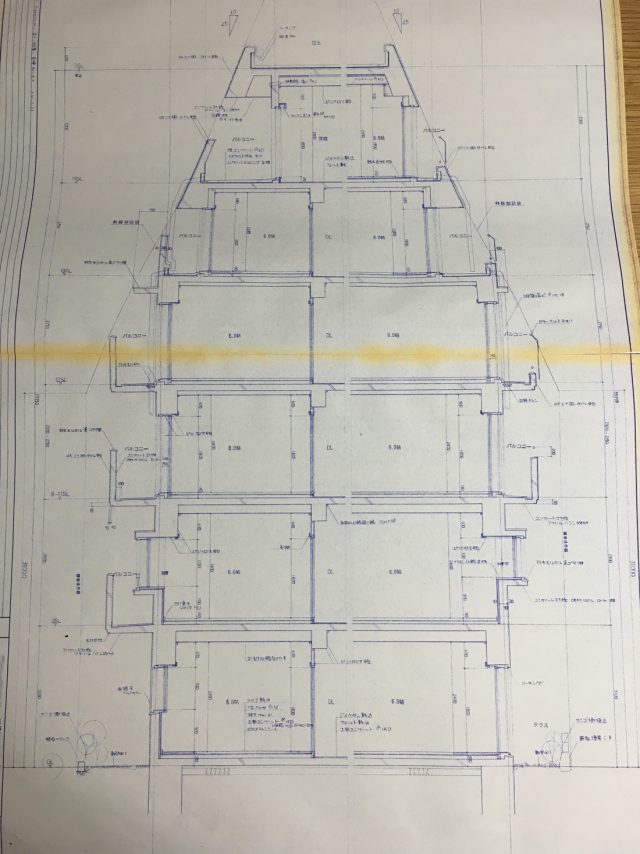

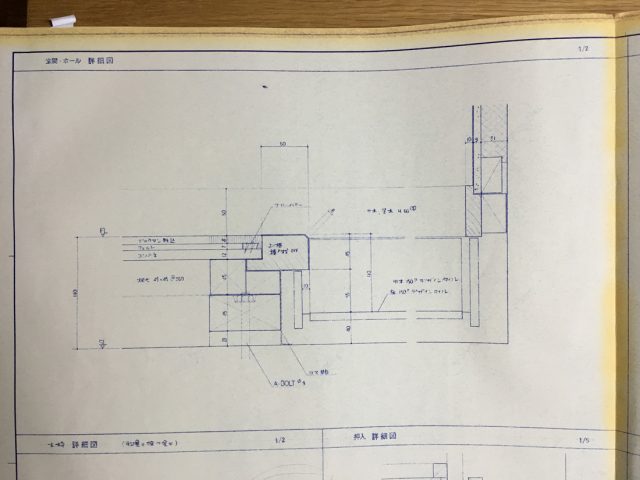

『竣工図』とは、工事中に発生した設計変更などをもとに設計図を修正し、実際に竣工した建物を正確に表した図面のことで、将来の修繕やリノベーションの際には大変重要な資料となります。しかし、実際には物件によって内容や保管方法など様々で、リノベーションの担当者は右往左往することも多いのです。

まず、『竣工図』と表紙に書いてあっても決して鵜呑みには出来ません。設計変更が反映されていない設計図に表紙だけ竣工図としてある場合も普通にあるからです。また、保管は管理組合により管理室内に鍵付きの専用保管場所を設けることが原則です。そして紛失を避けるため貸し出し厳禁になっているのが一般的です。通常のマンション管理室にはコピー機はありませんので、管理室近辺で写真撮りさせてもらうことがほとんどでした。たまに貸し出ししてくれる親切な（別名ゆるい）管理人さんもいらっしゃいましたが…

しかし、管理室が狭くて専用の場所もなく管理人さんのロッカーの上の段ボールに入っていたりすることもあります。また、管理室に常備されていなくて管理会社でデータ化され保管、個別に連絡して必要な図面をもらわないといけないケースもあります。こういう時はえらく時間がかかる場合もあり要注意です。中には管理会社が管理物件であるマンション内でのリフォーム受注ノルマがあったりして我々外部業者に対してこころよく対応してもらえないこともあったりします。
